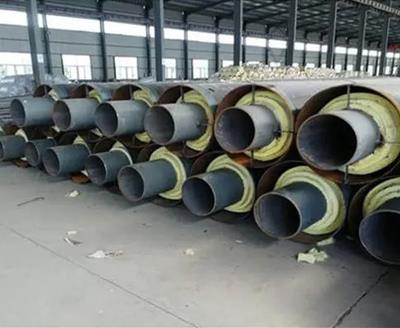

聚氨酯直埋保溫管在澆注聚氨酯泡沫時，有幾種方法。這些方法各有優(yōu)缺點。

1、傾斜發(fā)泡。即在傾斜的發(fā)泡平臺之上注料發(fā)泡。利用聚氨酯發(fā)泡機的注料壓力和聚氨酯混合物乳化后的流動性，利用液壓發(fā)泡平臺的傾斜角度，從一側(cè)封堵開口注料。聚氨酯混合料同時注滿預制直埋保溫管的保溫空間，通過發(fā)泡機設(shè)計好聚氨酯混合料參數(shù)，使預制直埋保溫管聚氨酯硬泡達到預期的密度。

這種發(fā)泡方法的優(yōu)點是聚氨酯硬泡之中幾乎沒有氣孔和長氣泡。傾斜澆注之下注料，同樣借助高壓聚氨酯發(fā)泡設(shè)備把混合的聚氨酯黑白料在保溫空間往后噴射，但聚氨酯在乳化反應(yīng)后是往噴口流動，實際是聚氨酯發(fā)泡是從下往上發(fā)泡，乳化之后的聚氨酯粘度增加，發(fā)泡阻力增加，雖然聚氨酯硬質(zhì)泡沫氣孔和長泡被克服，但很難使預制直埋式保溫管聚氨酯硬質(zhì)泡沫密度均勻，在高端處的聚氨酯硬質(zhì)泡沫密度達到設(shè)計要求時，低端密度和高端密度相差可達10%。

2、水平發(fā)泡，中間開孔澆注，中間注料往兩頭發(fā)泡。聚氨酯硬質(zhì)泡沫的密度應(yīng)在兩側(cè)相同。也可對聚氨酯發(fā)泡機的注料參數(shù)進行控制，使聚氨酯泡沫密度達到預期要求。缺點是聚氨酯硬質(zhì)泡沫保溫層有氣泡和長孔，若注塑孔密封不合格，不能達到19Mpa的抗拉強度和大于450%的斷裂伸長率的標準要求。

3、噴涂纏繞保溫管噴涂發(fā)泡是生產(chǎn)聚氨酯預制直埋保溫管的一種新工藝。這種工藝的使用，徹底解決了聚氨酯硬泡的氣孔和長氣泡的問題，也不用擔心聚氨酯硬泡密度不均勻的問題，密度可達到60kg/m的要求。缺點是此工藝為連續(xù)生產(chǎn)，在連續(xù)生產(chǎn)設(shè)備上，若聚氨酯硬質(zhì)泡沫被壓縮變形或碾碎，則無法實現(xiàn)后續(xù)的聚乙烯纏繞工藝。
